ミラー鏡面ガラスおよびアクチュエータの脱着

ミラー鏡面ガラスとアクチュエータは固定されていますので、ミラー鏡面ガラスを取り外すとアクチュエータもくっついてきます。

※ミラー鏡面ガラスとアクチュエータのみ脱着の場合は、ワイパーアームASSYを取り外さなくても行えます。ミラー鏡面ガラスとアクチュエータを脱着するときはワイパーアームASSYを手前に引きながら行います。

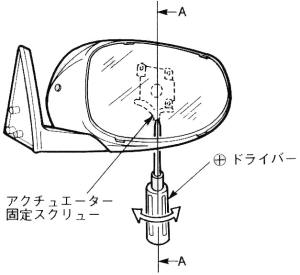

アクチュエーター固定スクリューの取り外し

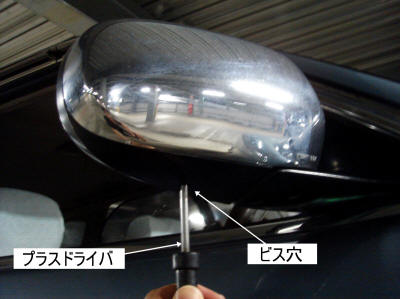

・ ミラーボディ下側の穴からプラスドライバーでアクチュエータ固定スクリュー1本を外します。

アクチュエータホルダーフックの取り外し

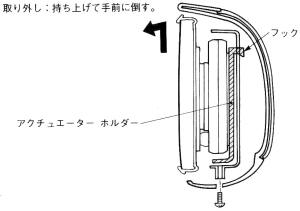

↑A-A部断面

アクチュエータの裏側にはアクチュエータホルダーが付いていて、フックが出っ張っています。そのフックがユニットブラケットのフック穴に差し込んであります。

・ ミラー鏡面ガラスを上に持ち上げて手前に倒すと、ミラー鏡面ガラスがアクチュエータごと外れます。

Y31シーマのミラーおよびアクチュエータ

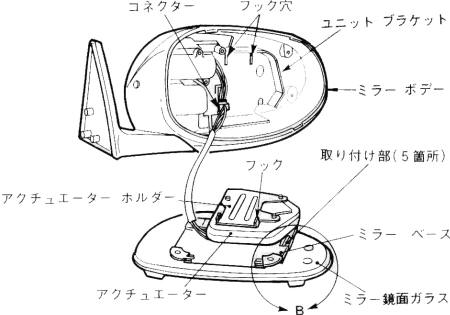

ハーネスコネクタの取り外し

・ アクチュエータのハーネスがユニットブラケットのところでコネクタ接続されていますので、それを外します。




ミラー鏡面ガラスとアクチュエータの分離

ミラー鏡面ガラス（ミラーホルダー）とアクチュエータ（ミラーホルダーブラケット、ミラーベース）は5カ所で差し込むようにクリップで固定されています。
　

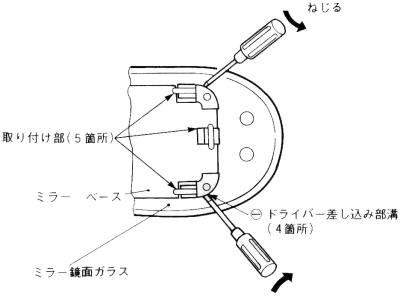

↑B部詳細

・ マイナスドライバーを四隅のドライバー差し込み部溝に差し込み、ドライバーをねじって分離します。

※ミラー鏡面ガラスの裏側を傷つける恐れがあるため、マイナスドライバーを差し込みすぎないこと。
　
